DESCRIPCIÓN

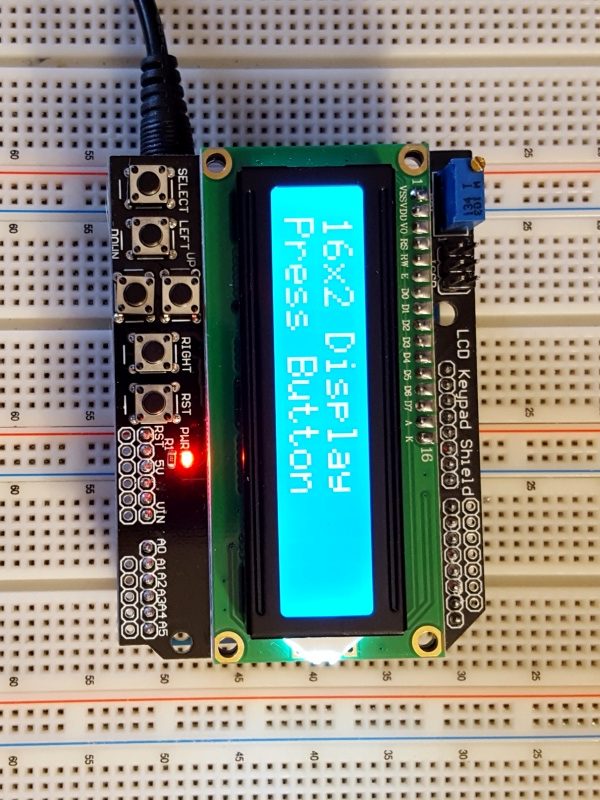

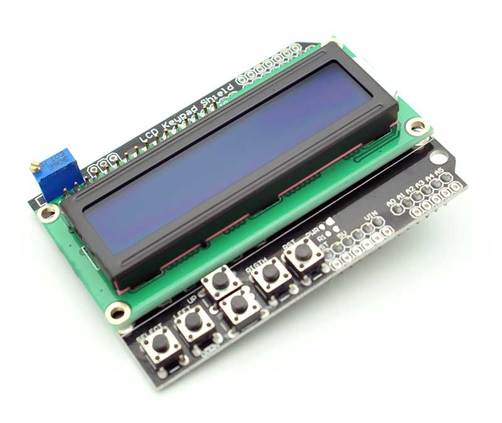

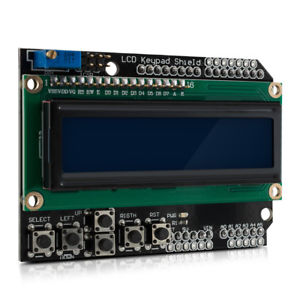

El LCD Keypad Shield se ha desarrollado para la placa Arduino, para proporcionar una interfaz fácil de usar que permite a los usuarios navegar por el menú, hacer selecciones etc Consta de una pantalla LCD de 16X2 de retroiluminación . El teclado dispone de 5 teclas – seleccionar, arriba, derecha, abajo y a la izquierda. Para guardar los pins digitales I/O, la interfaz de teclado utiliza sólo un canal ADC.
CARACTERÍSTICAS
Descripción de Pines:
Pin=Function
Analog 0 = Button (select, up, right, down and left)
Digital 4 = DB4
Digital 5 = DB5
Digital 6 = DB6
Digital 7 = DB7
Digital 8 = RS (Data or Signal Display Selection)
Digital 9 = Enable
Digital 10 = Backlit Control
