Descripción

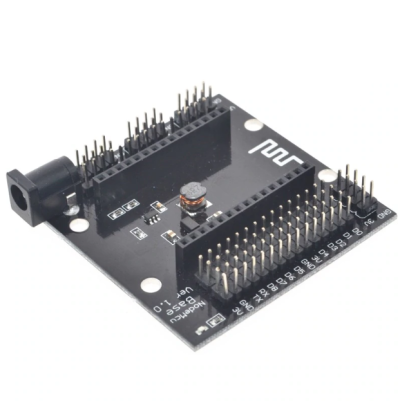

Plataforma de montaje para el NodeMCU V3, que permite insertar uno de estos módulos y disponer de conexiones externas cómodas y fáciles para montajes DIY .uy sencillo de usar. Basta con insertar a presión el Modulo NodeMCU V3 en su zócalo y disponemos de acceso a sus pines para realizar conexiones mediante cables Dupont macho-hembra. Incluye conector de alimentación similar al de Arduino con regulador interno.
Conector de entrada de barril para entrada de voltaje de CC para adaptadores de CA / CC (6-24 V CC)
Todos los pinouts NodeMCU Lolin V3 se llevan a los encabezados
Pines de encabezado Multuple para facilitar la conectividad con otros dispositivos externos
Regulador a bordo 5V conmutador
Encabezados de suministro de energía para:
VIN
+ 5V
3.3V
USB VCC / VUSB
Marca de antena para la orientación correcta de la inserción del módulo NodeMCU
Indicador LED
ESPECIFICACIONES:
Voltaje de entrada: 6V – 24V DC
Espesor de PCB: 1.6 mm
NodeMCU Pin Distancia entre los lados: ~ 28.0mm
Paso de alfiler: 2.54 mm (0.1in)
Dimensiones de la placa: 60.0 mm x 60.0 mm x 15.0 mm
Peso: 22.5g
