Descripción
el ADS1115 proporciona una precisión de 16 bits a 860 muestras / segundo a través de I2C.
El chip puede ser configurado como 4 canales de entrada de un solo extremo, o dos canales diferenciales. Como un buen bono,
incluso incluye un amplificador de ganancia programable, hasta x16, para ayudar a impulsar las señales sola / diferenciales más pequeñas para toda la gama. Nos gusta este ADC, ya que puede funcionar de 2V a 5V / lógica,

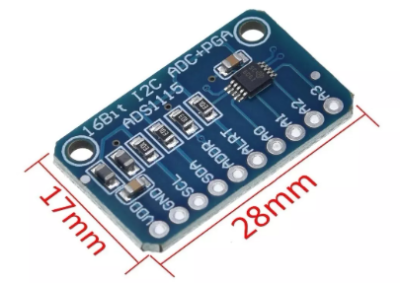

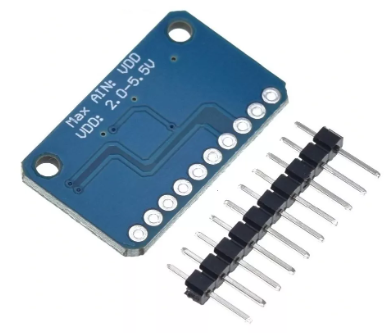

se puede medir una amplia gama de señales y su super fácil de usar. Es un gran convertidor de propósito general de 16 bits. Es bastante pequeña El chip así que viene en un tablero del desbloqueo con ferritas para mantener el AVDD y AGND tranquila.
La conexión se realiza a través de I2C. La dirección se puede cambiar a una de las cuatro opciones (véase la tabla de hoja de datos 5) por lo que puede tener hasta 4 de ADS1115 conectadas a un solo bus I2C de 2 hilos para 16 entradas de terminación única.
Simplemente se conectan GND a tierra, VDD a su fuente de alimentación de la lógica, y SCL / SDA al puerto I2C de su microcontrolador y ejecutar el código de ejemplo para comenzar a leer los datos.
