Descripción

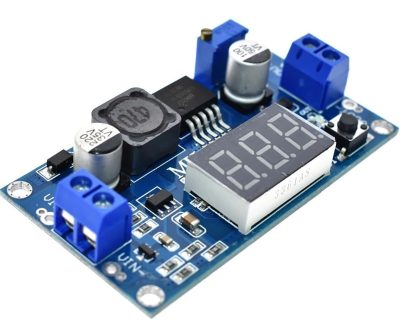

Módulo elevador de tensión DC-DC basado en el chip XL6009. El voltaje de entrada debe oscilar entre 3V~32V, para asegurar niveles de tensión a la salida entre 5V~35V, estos valores son ajustables y regulables. Estos módulos de potencia se caracterizan por trabajar a muy altos rangos de frecuencia, para este módulo la frecuencia de operación es de 400KHz. Este módulo proporciona un nivel de potencia máximo de 30W a la salida. Este módulo es usado para aplicaciones en las que se necesita un nivel de tensión constante a la salida ante cualquier tipo de variaciones de voltaje a la entrada del módulo.
CARACTERÍSTICAS:
Voltaje de entrada 3V ~ 32V
Voltaje de salida (ajustable) 5V ~ 35V
Corriente de entrada 4A (máximo)-18mA (sin carga)
Eficiencia ~90%
Frecuencia de operación 400KHz
Rizado de salida 50mV
Potencia ~30W
Regulación de carga ± 0.5%
Regulación de Voltaje ± 0.5%
Temperatura de operación -40°C~85°C
